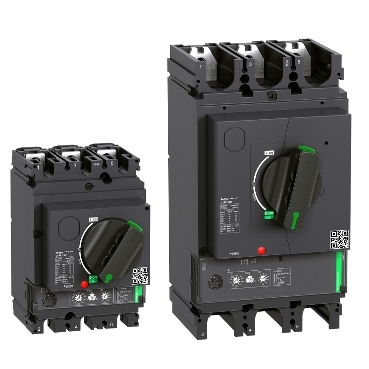

施耐德電機斷路器TeSys GV5 & GV6系列

特征TeSys GV5和GV6系列電機斷路器專門為要求苛刻的電機控制和保護應用而設計。 ● 4個額定電流:150A、220A、320A和500A ● 2個斷路容量(Icu): 36kA和70kA @ 400/415伏交流電 ● Ics = 100% Icu ●配備先進的微邏輯跳閘裝置，提供過載和短路保護以及相位不平衡或相位損失保護 ●可調過載保護(Ir): 50..100% x英寸，包括行程等級選擇(等級5、10或20) ●可調短時保護閾值(Isd): 5…13 x英寸，具有固定的時間延遲設置 ●短路瞬時保護(Ii): 15 x英寸(跳閘裝置的最大額定值) ●前發光二極管指示:綠色發光二極管用于故障發生前的預警，紅色發光二極管用于電機運行 ●標準功能為直接旋轉手柄控制(DRH) ●可選的門裝擴展旋轉手柄控制 ●用于控制和額外保護的各種輔助設備 ●連接:帶接線片的母線/電纜 ●符合標準:歐洲標準/國際電工委員會60947-1；IEC 60947-2；IEC 60947-4-1；UL 60947-4-1；CSA c 22.2 No . 60947-4-1 ●可選熱故障模塊(SDTAM)，用于指示過載，并在過載或相位不平衡時打開接觸器(斷路器跳閘前) ●適用于2個裝置的電機啟動器解決方案，以及1型和2型協調的TeSys接觸器利益GV5和GV6系列電機斷路器是先進電子和機電技術的巧妙結合，提供更有效的保護，非常適合要求苛刻的應用 ●符合國際標準:國際電工委員會、UL、東非共同體(待定)，帶有CE標志，適用于多個地理位置 ●由于通用固定裝置，安裝簡單:螺釘固定 ●高度可靠，因?yàn)闊嵩ōh(huán)境溫度變化的自動補償 ●各種附件和輔助設備提供靈活性 ●適合隔離，提供用戶保護 應用程序 TeSys GV5和GV6斷路器為工業、基礎設施和建筑的廣泛應用提供電機控制和保護。具體應用包括: 商業房地產、建筑、醫院、設施 公用事業、石油和天然氣、能源、水和廢水處理廠 機械、材料處理、采礦和金屬、加工廠等。
