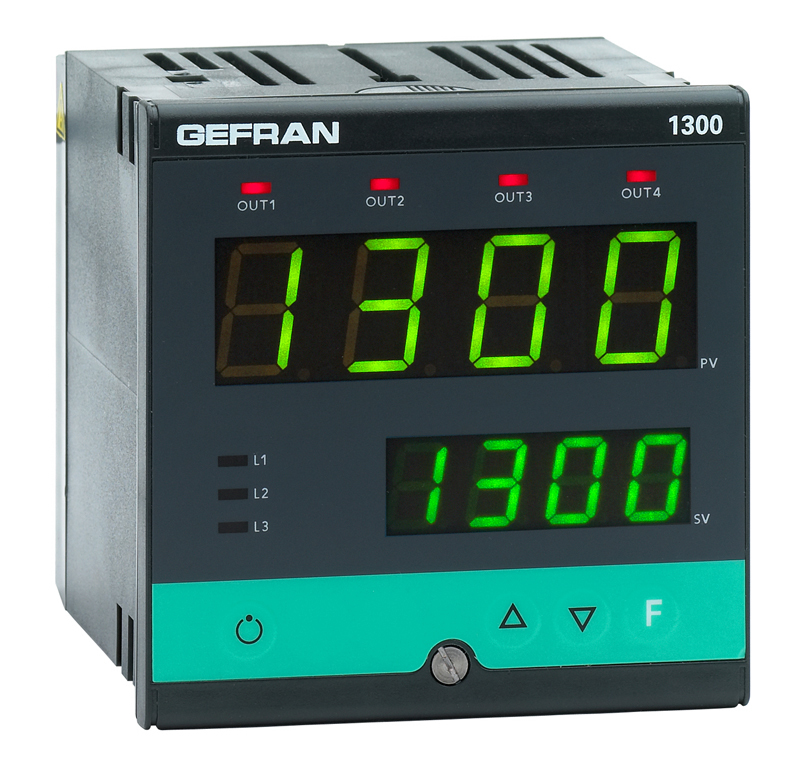

GEFRAN控制器-可編程單元 Basic models 1300 PID Controller, 1/4 DIN
Overview
微處理器控制器，1200為48x96 (1/8DIN)格式，1300為96x96 (1/4DIN) 格式，采用SMT技術制造。聚碳酸酯外膜保護完整的操作界面，以保障IP65面板防護等級。
設備包含四個按鍵、雙四位綠色LED顯示屏、四個紅色信號LED燈（用于繼電器/邏輯輸出）和三個額外的LED燈（配備可編程功能，可指示設備的多種功能狀態）。
需控制變量的主輸入是通用的，各種信號皆可連接：電熱偶、電阻式溫度計、熱敏電阻、歸一化線性輸入，均可在面板上進行自定義線性度設置。輸入類型可全部在面板上選擇，無需外部適配分流器/分配器。來自電流互感器的二次輔助模擬輸入可供使用。兩個預設點可任選其一，選擇人工-自動模式，重置報警存儲，或通過數字輸入的方式啟用保持功能。
設備提供最多4個輸出：繼電器（5A，250VAC/30VDC cosφ = 1）或邏輯（24V± 10% (10Vmin a 20毫安)
電壓或電流的模擬輸出同樣可用。每次輸出的功能均可在面板上自由配置。除控制和警報輸出外，還可以獲得用于重復經串行線獲取的過程變量、設定點、偏差、警報跳變點和值的數字或轉發輸入的狀態的輸出。
附加輸出量（24VDC, 30毫安最大)可用于為外部信號變送器供電。
串行通信選項可在電流環路或RS485中，配備MODBUS RTU協議，最大速度為19200波特（485）。參數按功能模塊進行了分組（CFG為控制參數，Inp為輸入，Out為輸出等），因而設備的整個編程過程變得更加簡潔。
設備也可根據其硬件配置選擇要顯示的參數，并自動隱藏?zé)o關的參數。
配備“簡易”配置的設備只需要很少的參數（只包含與所訂購型號相關的參數及與控制器操作有關的重要參數）。在此條件下，只需設置好設定點和警報，然后使用特定的按鈕啟動自動校正。
可使用電腦編程工具進行更簡單的配置，工具包括電電纜和windows平臺下的指導方案（詳見GF_eXpress的技術參數代碼）。
Description
面板可配置的通用輸入
在額定工況下精度大于0.2% f.s.。
控制輸出：繼電器、邏輯、三端雙向可控硅或連續輸出
配備冷卻液選項的加熱/冷卻功能
三個配備完全可配置功能的警報器
模擬重發輸出
多達兩個具有配置功能的隔離數字輸入
具有配置功能的隔離數字輸入
用于CT(TA)(50mAac)的輔助輸入
加熱器斷線或探測器短路警報
自我校正、自動調整、軟啟動、無擾動人工/自動功能
雙機、斜坡設置、定時輸出功能
光隔離RS485串行線。協議：杰佛倫MODBUS RTU
自我診斷
在個人電腦上利用GFGF eXpress軟件進行快速配置
