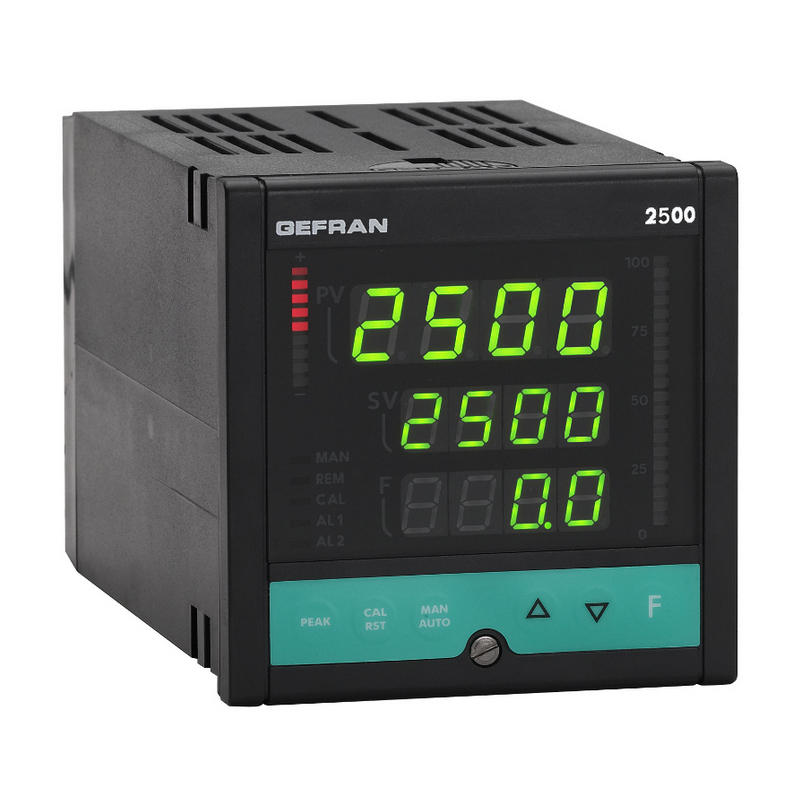

GEFRAN 控制器-可編程單元 Multifunction Models 2500 PID Controller Pressure and Force, 1/4 DIN

Overview

單回路微處理器控制器，96 x 96 (1/4 DIN)格式, 適用于速度變化較大的處理過程。

由于具備擴展功能和可配置硬、軟件，該控制器可為監控壓力、力、溫度和壓差的系統提供高應用靈活性，并獲得多達4個變量。

該控制器有兩個主要的可配置應變計/電位計/線性信號/TC/RTD(可選其中一個)的模擬輸入，和兩個輔助模擬線性信號（如：遠程設定數值功能和線速度參考輸入）線性輸入。

有兩個分開的模擬輸出（可選擇其中一個）可用于控制。

IP54 防護等級(防護罩對應IP65 防護等級) 的操作界面配備6鍵軟觸鍵盤、三個5位顯示器（其中有一個是兩色的）、以及2 bar 具有可配置功能的圖表。

可通過面板或4位輸入發出控制指令。4位輸入可指定諸如重置、校準、人工/自動、loc/rem、暫停、提高/降低（motopotentiometer功能）參數選擇設置、設定值選擇等功能。

該儀器按照標準有4個可配置繼電器輸出。還有更多擴展配置如下：
- 分開的中繼過程、頂峰、遠程設置、誤差、警報設置、微分值模擬輸出。
- 4個I/O 擴展
- 通信界面Modbus RTU
- 通信界面Profibus DP

控制器
自調節PI控制或雙動作PID（加熱/冷卻），比例控制器，壓差控制器，自調節，持續或單次自調節，自動/人工， Loc/rem，設定值梯度，電源梯度，動態電源限制。

8套基于設定值水平/PV /或來自數字量輸入的偏差的可選PID參數。

報警
4個完全可配置報警設定值
可選的（破損保護）功能

數學函數
通過該2500控制器，你可以明確定義兩個模擬輸入之間的數學關系。算得的值可以直接用作設定值、報警設定值、控制輸出等等。

數字通信
該儀器提供可選的2/4線/ 進入儀器參數MODBUS RTU協議的 RS232串行接口。

配置
具有不同的快速、簡單數據搜索配置水平，菜單結構有助于編程過程。
