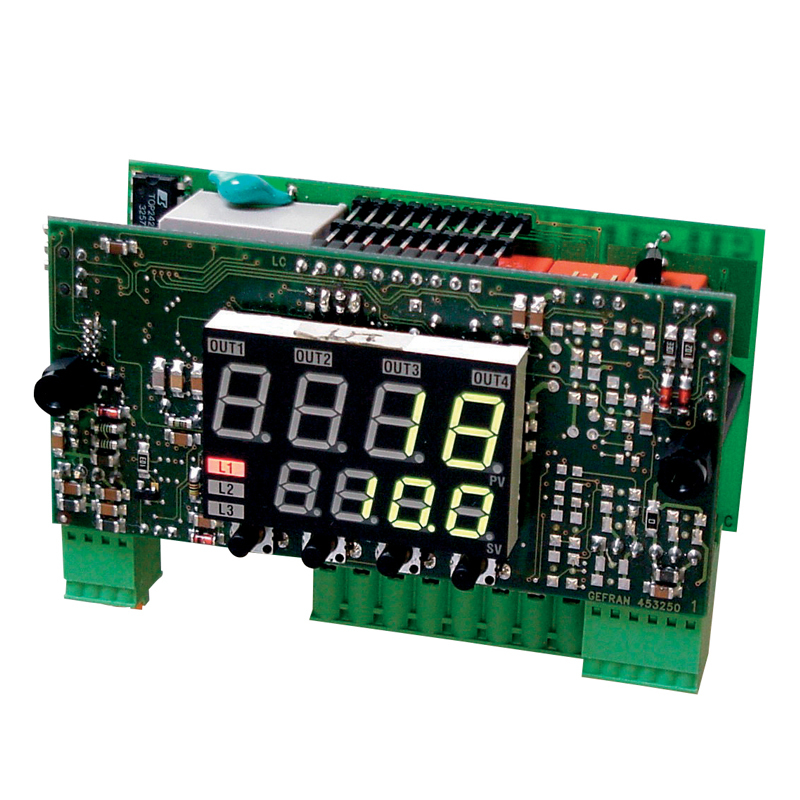

GEFRAN控制器-可編程單元 Basic models 600 OF PID Controller "Open Frame"

Overview

微處理器控制器，外形44x91 (1/16 DIN)，使用SMT制造。
它提供完整操作界面。它有4鍵，兩個綠色LED顯示條，每個4數字，4紅色LED，用于指示4邏輯或繼電器輸出，3個可編程LED指示儀表的不同運行狀態。

它能連接外部鍵盤用于客戶方案。
過程變量主輸入是通用的，能連接許多信號：熱電偶，熱電阻，熱敏電阻，線性輸入，可用面板鍵定義客戶線性化。輸入類型由面板鍵選擇，無需外部分流器。
控制功能可從典型模式選擇或從3設置步驟設定點程序模式選擇。

用絕緣數字輸入可選擇：兩個預先調整設定點中的一個，選擇手動-自動模式，報警記憶復位，使能保持功能。
儀表可有5輸出：繼電器(5A at 250Vac/30Vdc cos_= 1)或邏輯15V ±10% (12V min at 30mA).每個輸出功能可由面板鍵自由配置。增加控制和報警輸出，能輸出數字輸入的重復狀態和從串行線獲得的報警限值。另一輸出(±15Vdc 20mA max.)可驅動外部變送器。
串行通訊（RS485標準）允許用MODBUS RTU協議連接管理系統和PLCs。儀表編程有功能塊的參數組完成（CFG是控制參數，Inp是輸入，Out是輸出等等）。
儀表可用硬件配置選擇顯示參數，自動隱藏?zé)o關參數。儀表有幾個參數的“容易”配置。（基于定制型號和基本控制器操作）。用這種方法，只要設置設定點和報警，從按鈕啟動自調整。600 OF會做剩余的。
PC程序包用于簡單配置，包括電纜和Windows環境的指導程序（信息表代碼WINSTRUM）。緊湊“開放式”機械結構使600 OF易于使用在小型面板和外罩內。
