GFFRAN指示器和報警單元 Temperature, position linear inputs 40T72 Indicator/Alarm Unit

Overview

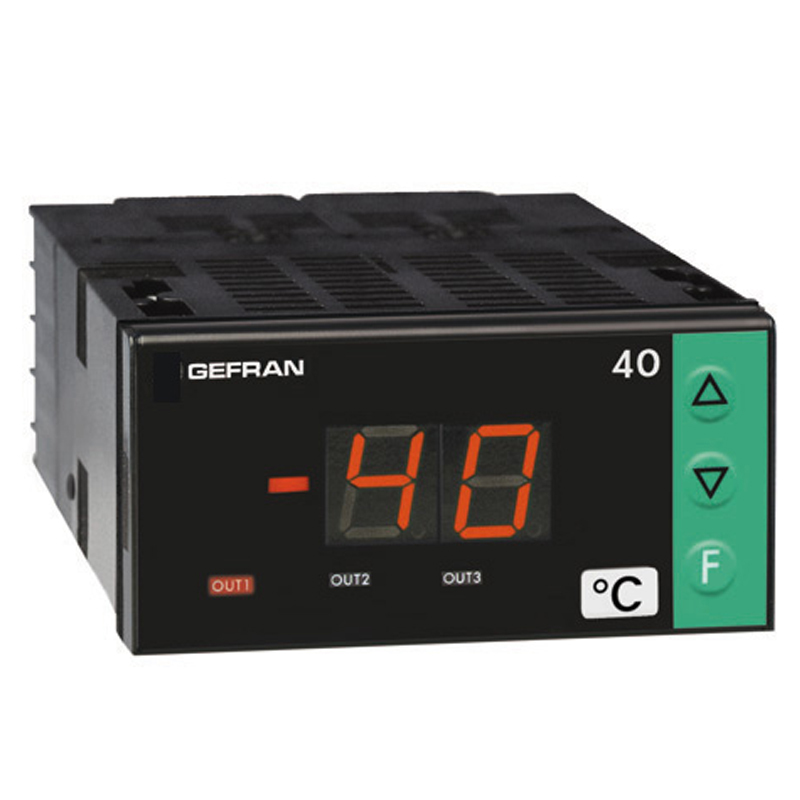

基于微處理器使用表面貼裝技術制造的72x36尺寸指示器。
儀表是一個聚酯膜面板（保證IP65），其中有3個按鍵，2個3/4位數字顯示器
輸入信號可選擇眾多傳感器：

熱電偶類型J, K, R, S, T, B, E, N, L GOST, U, G, D, C
熱電阻Pt100, Pt100J (日本標準) 2 / 3線
PTC和NTC熱敏電阻
線性輸入（0 – 60）/（12- 60）mV, （0 -20）/(4 -20)mA, (0- 10)/(2 -10)/(0 – 5)/(1-5)/(0 -1)/(0.2 -1)V

由面板按鍵選擇正確的輸入終端的類型。
不需要另外的分流器或轉接器。

一個數字量輸入(24Vdc/4mA)可用來復位、保持、閃爍、峰值處理或閥值釋放。儀表最多3個輸出，可以是機械繼電器(5A/250V) 或邏輯輸出(0 到 11Vdc)。
輸出3可替換成一個4-20mA輸出用于轉發實測的輸入信號，或一個數字量輸入(24Vdc/4mA)可用來復位、保持、閃爍、峰值處理或釋放鎖存器
最后，可配置雙向可控硅（作為替換其他兩個繼電器輸出）驅動220V最大2.5A的阻性負載。
儀表通過把參數分組到功能塊里（CGF表示報警滯后，Inp表示輸入，Out表示輸出...）和簡化數據錄入菜單使編輯變的容易。
配置更簡單甚至更進一步使用電腦編程工具它由連接電纜和運行在windows系統的菜單引導程序組成(見數據表cod. 80021)。
一個配置的個人軟件保護代碼（密碼保護）用來限制編輯和顯示配置參數的等級。
