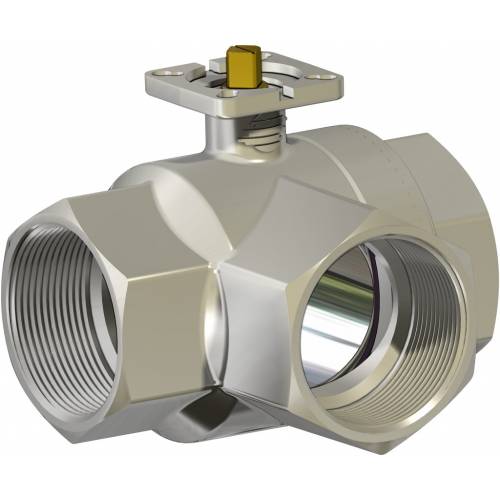

OMAL 黃銅三通L型球閥Item 153
  • OMAL 黃銅三通L型球閥Item 153
  • OMAL 黃銅三通L型球閥Item 153

OMAL 黃銅三通L型球閥Item 153

  • 一般特征:
    該閥門適用于中壓非腐蝕性流體。閥門只能用作分流器，信道只能從中心方向，見平面。
    工作溫度:從-20℃到+120℃
    工作壓力:最大16Bar，見圖表
    流體范圍:空氣、水、油、氣、含油氣和石化產品。
    螺紋端符合EN 10226-1 Rp (Ex ISO 7/1)規范。
    閥門頭符合國際標準化組織5211規范

    應要求:
    對于其他應用，請聯系我們的銷售部門。

    認證:
    按2014/68/歐盟“PED”
    按ATEX版本符合指令2014/34/歐盟

  • 產品資料

    1-5-1-6-ITEM153.pdf

  • 描述
  • 參數
  • 設備圖片

   意大利 歐瑪爾(OMAL.S.P.A.)自控閥門公司，是集設計與制造為一體的自主研發型閥門制造公司，在 執行器和自控閥門的設計和制造方面有著30年的經驗。OMAL(歐瑪爾)自控閥門公司系出名門，由意大利知名工業企業BONOMI集團傳人BONOMI-OMAL先生于1981年創立，并于當年推出具有劃時代意義的“單氣缸雙活塞-撥叉式變扭矩” 氣動執行器，榮獲多項專利，具備“小體積-大扭矩”的突出特點，使控制更為可靠方便。依托優異的品質和先進的技術，OMAL(歐瑪爾)迅速成長為歐洲撥叉式氣動執行器供應商，為客戶提供更為專業的自控服務。1990年，OMAL(歐瑪爾)相繼推出自控球閥、自控蝶閥、自控 角座閥等多品種全型號自控閥門，1998年，OMAL(歐瑪爾)VIP梭閥榮獲歐洲工業設計金獎。憑借著對技術與品質的執著追求，OMAL執行器和自控閥門已處于歐洲領先地位，也由最初的專業執行器制造商，成長為歐洲著名的自控閥門公司。對品質的嚴格要求和對技術的不斷創新，是OMAL產品領先世界的重要原因。OMAL自控閥門產品覆蓋所有的工業領域，能滿足各種嚴酷惡劣的條件及高標準用戶的要求，其產品有：球閥、蝶閥、角座閥、梭閥以及執行器等。

OMAL 黃銅三通L型球閥ITEM 115

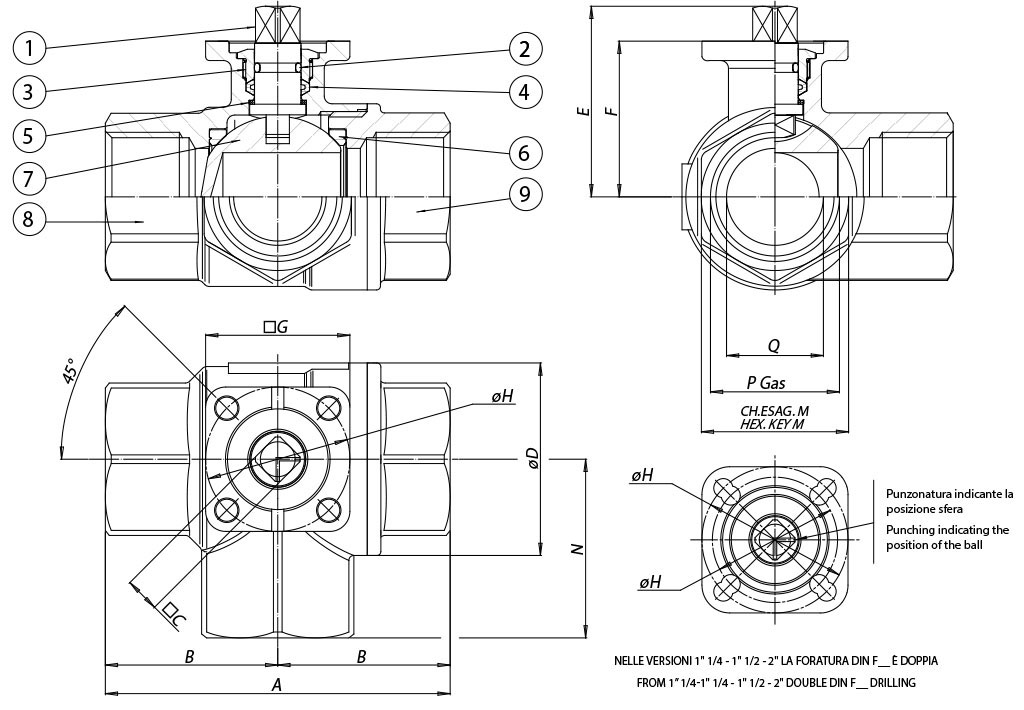

 DIMENSIONS
  SIZE
A
B
□C
?D
E
F
□G
?H
?L
ch.M
N
P
Q
DN [mm]
[inch]
DN 10
3/8"
69
34,5
9
31,8
38,4
30,5
36
36
5,5
25
33
3/8”
10
DN 15
1/2"
69
34,5
9
31,8
38,4
30,5
36
36
5,5
25
33
1/2”
15
DN 20
3/4"
77
38,5
11
40
47,1
36,3
36
36
5,5
31
38
3/4”
20
DN 25
1"
89
44,5
11
48
50,9
40,2
36
36
5,5
38
46
1”
25
DN 32
1" 1/4
103
51,5
11
60
62,5
51,5
42
36/42
5,5
47
54
1" 1/4
32
DN 40
1" 1/2
114
57
11
70,6
69
58
42
36/42
5,5
54
61
1" 1/2
40
DN 50
2"
134
67
11
86,5
76,3
65,3
46
42/50
5,5/6,5
66
73
2”
50

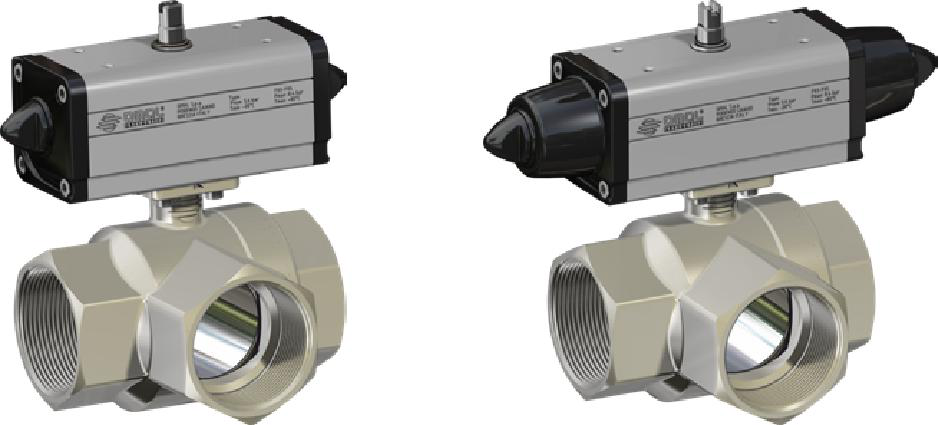

OMAL 黃銅三通L型球閥ITEM 115

MISURA SIZE

ARTICOLO

ATTUATORE

KIT montaggio

L

H

Kg

DN [mm]

[inch]

ITEM CODE

ACTUATOR

Mounting KIT

[mm]

[mm]










DN 10

3/8"

D153H003

DA008401S

KCF032558

70,0

88,0

0,7

DN 15

1/2"

D153H004

DA008401S

KCF032558

70,0

88,0

0,7

DN 20

3/4"

DG153H005

DAN0015411S

KCF032558

159,0

103,3

1,2

DN 25

1"

DG153H006

DAN0015411S

KCF032558

159,0

107,3

1,5

DN 32

1" 1/4

DG153H007

DAN0030411S

KCF032558

174,2

129,8

2,2

DN 40

1" 1/2

DG153H008

DAN0030411S

KCF032558

174,2

136,8

2,8

DN 50

2"

DG153H009

DAN0045412S

KCF042559

188,5

149,4

5,1

MISURA SIZE

ARTICOLO

ATTUATORE

KIT montaggio

L

H

Kg

DN [mm]

[inch]

ITEM CODE

ACTUATOR

Mounting KIT

[mm]

[mm]










DN 10

3/8"

SG153H003

SRN0015401S

KCF042565

233,2

108,8

1,6

DN 15

1/2"

SG153H004

SRN0015401S

KCF042565

233,2

108,8

1,6

DN 20

3/4"

SG153H005

SRN0015401S

KCF032558

233,2

115,8

1,7

DN 25

1"

SG153H006

SRN0015401S

KCF032558

233,2

119,8

2,0

DN 32

1" 1/4

SG153H007

SRN0030401S

KCF055309

258,8

141,0

3,1

DN 40

1" 1/2

SG153H008

SRN0030401S

KCF055309

258,8

148,0

3,7

DN 50

2"

SG153H009

SRN0053401S

KCF075310

304,2

168,3

5,9

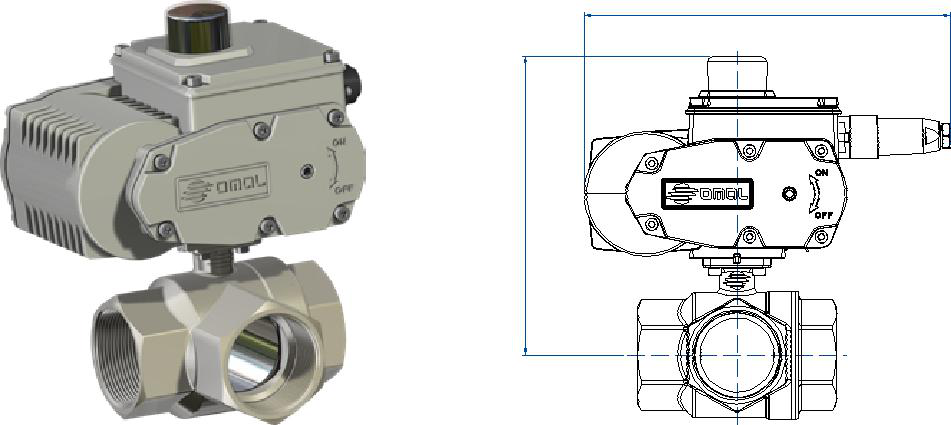

OMAL 黃銅三通L型球閥ITEM 115

MISURA SIZE

ARTICOLO

ATTUATORE

KIT montaggio

L

H

Kg

DN [mm]

[inch]

ITEM CODE

ACTUATOR

Mounting KIT

[mm]

[mm]










DN 10

3/8"

C153A5E03

EA0035A5C000

KCF052003

250,0

149,0

3,9

DN 15

1/2"

C153A5E04

EA0035A5C000

KCF052003

250,0

149,0

3,9

DN 20

3/4"

CG153A5E05

EA0035A5C000

KCF055309

250,0

173,3

4,0

DN 25

1"

CG153A5E06

EA0035A5C000

KCF055309

250,0

177,2

4,4

DN 32

1" 1/4

CG153A5E07

EA0035A5C000

KCF055309

250,0

188,5

4,8

DN 40

1" 1/2

CG153A5E08

EA0035A5C000

KCF055309

250,0

195,0

5,4

DN 50

2"

C153A5G09

EA0070A5C000

KCF052004

250,0

202,3

7,5

MISURA SIZE

ARTICOLO

ATTUATORE

KIT montaggio

L

H

Kg

DN [mm]

[inch]

ITEM CODE

ACTUATOR

Mounting KIT

[mm]

[mm]










DN 10

3/8"

M15316C03

AM160002

KCF052003

165,8

149,0

3,1

DN 15

1/2"

M15316C04

AM160002

KCF052003

165,8

149,0

3,1

DN 20

3/4"

MG15316F05

AM160005

KCNACDV5421

207,5

260,0

6,0

DN 25

1"

MG15316F06

AM160005

KCNACDV5421

207,5

263,5

6,2

DN 32

1" 1/4

MG15316F07

AM160005

KCNACDV5421

207,5

274,0

6,7

DN 40

1" 1/2

MG15316F08

AM160005

KCNACDV5421

207,5

280,5

7,2

DN 50

2"

M15316F09

AM160005

KCE281943

207,5

228,0

8,3
