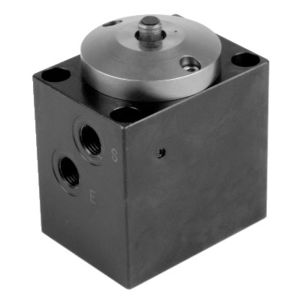

ROEMHELD鏜孔夾具 / 液壓 / 雙效 / 帶凸緣 B1.4841, B1.4842, B1.4843

大夾緊襯套 ● 無液壓保持工件 ● 可調節液壓夾緊工件
● 硬化工件支撐
● 氣動座檢查
● 正壓保護連接
● 標準 FKM 密封


件 ● 可選 2 種尺寸孔夾特別適合夾持直徑為 7.8 至 17.7 mm 的光滑孔孔的工件。 孔孔中所需的形狀配合是通過硬化夾緊軸套的特殊型材獲得的，孔壁上的穿透點。 硬化材料不能用這些元件夾緊。 工件直接放在孔夾上，夾緊過程中不會變形。 由于夾緊是在孔內進行的，所以剩余的表面可以自由地在 5 個側面進行加工。 使用這種類型的夾緊，可能的加工力的尺寸肯定是有限的，特別是與夾緊表面的橫向。 除了工件與支撐之間的靜摩擦力外，孔夾不能補償任何側載荷。 額外的停止或定位元件可以幫助這些應用。 在加工過程中受到振動和變形影響的工件部分必須額外支撐或夾緊在一個靈活的（浮動）位置。

塊、法蘭和筒式
無中心功能
雙作用
于孔徑 7.8-17.7 毫
米最大工作壓力 250 巴
膨脹力，徑向：9-14 kN
