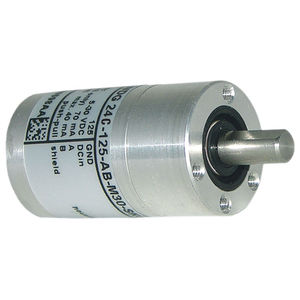

增量實心軸編碼器, 磁性，WDG24C， 法蘭：?24mm 軸：?6mm， 防護等級：高達整體IP67 多達1024 ppr， 波形：方波 特點 ? 小型化編碼器結構緊湊，適用惡劣的工作環境 ? 軸承允許負載和大尺寸的編碼器相同 ? 整體防護可達IP67 ? 信號產生原理基于霍爾效應 產品詳細說明 法蘭 同步法蘭 每圈最大脈沖數/PPR 1 PPR ~ 128 PPR, 256 PPR, 512 PPR, 1024 PPR 外殼 ? 24 mm 鋁 軸徑 ? 6 mm 軸長: 12 mm 軸允許最大負載徑向: 80 N 軸允許最大負載軸向: 50 N 最大運行速度 12000 rpm 輸出電路 TTL, RS422 兼容., 帶反相 TTL HTL HTL, 帶反相 輸出頻率 ≤ 64 ppr, max. 20 kHz ≤ 1024 ppr, max. 200 kHz 供電電壓 4.75 VDC ~ 5.5 VDC 消耗電流: typ. 40 mA 5 VDC ~ 30 VDC 消耗電流: typ. 40 mA 工作溫度 -20°C ~ +80°C 防護等級 IP65 整體防護達 SK6 連接器, 外殼 IP40 K7, L7 電纜的型號
