綜述

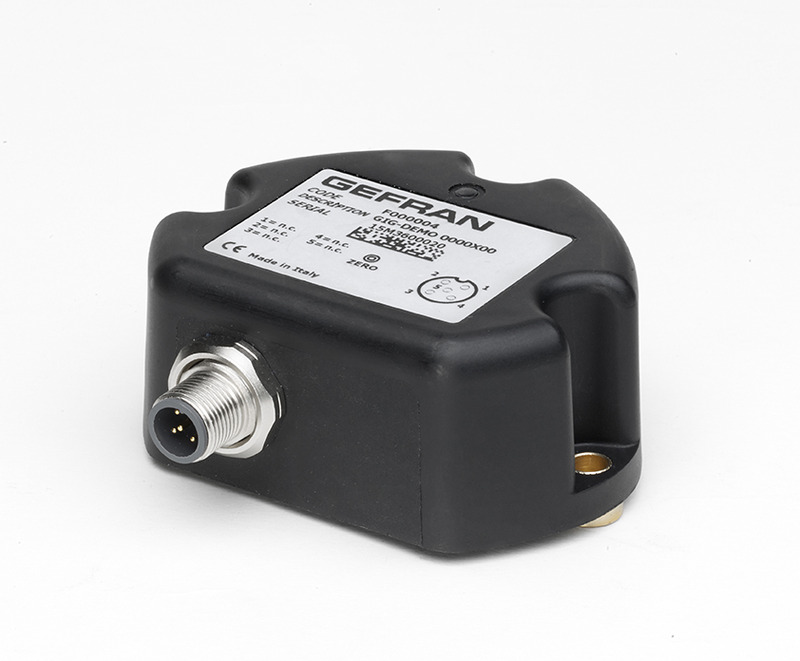

通用測斜儀微機電系統技術。

高性能、高IP等級、耐振耐沖擊以及良好的電磁兼容性使這種感應器更適應移動液壓應用程序的要求。

確保為應用程序提供強健且高性能的方案，這些應用包括農業機器、推土機和起重設備。

量程

±10° ±15° ± 20° ± 30° ± 45° ± 60°± 85° (雙XY軸)

360° （±180°） （單 Z 軸）

電源電壓

+5伏直流電（僅用于0.5..4.5伏直流電輸出）； +10…+36伏直流電（參見右電源電壓輸出信號）

輸出信號

0.5...4.5伏比率計（電源 +5伏直流電）； 0.5...4.5伏; 0...10伏; 4...20毫安； CANopen協議

電氣連接

M12 連接器輸出；電纜輸出

分辨率

0.05° (±10° to ±20°)； 0.05°(±30°)； 0.1°(±45°)；0.1°(±60°)； 0.1°(±85°)； 0.1° (±180°) 模擬輸出； 0.05°CANopen輸出

線性度

< ±0.5% FS

工作溫度與溫度系數

-40°C ... +85°C 熱漂移 < 0.01°/°C 所屬范圍 (溫度T=-10°C..+60°C)

振動

20g 在10 Hz 至 2000 Hz之間IEC第二版 60068-2-6

沖擊

三軸脈沖； 50g 11 ms IEC第二版60068-2-27

電磁兼容性

2014/30/歐盟電磁兼容指令（EMC）

IP 保護層級

M12 連接器輸出 （IP67）； 電纜輸出 （IP X9K）

外殼材料

聚對苯二甲酸丁二醇酯（PBT）
